石家庄泵业集团,SP液下渣浆泵装配注意事项

  1、石家庄泵业集团,SP液下渣浆泵轴承组件装配
  轴承装配时需预热轴承组件,温度不允许超过120℃,下部轴承采用双列圆锥滚子轴承,其内圈、外圈、定位套等是成套组件,不允许与同类轴承的相应零件互换,在安装轴承下端盖时需注意下端盖凹槽内的唇口密封圈的唇口面应向外,甩油环等必须符合装配图中的位置,安装迷宫环时需注意迷宫环的开口在直径方向上应错开。虽然轴承本身已保证了轴向间隙,故液下泵的轴承组件在组装中不须调整间隙,但组装好后,建议按照下表列出的值检查安装的端面间隙。

轴承组件              端面间隙(mm)
PV                   0.074 ~ 0.160
QV                   0.114 ~ 0.208

RV                   0.084 ~ 0.211
SV                   0.064 ~ 0.206
TV                   0.127 ~ 0.259

  2、石家庄泵业集团,SP液下渣浆泵支架、安装板和泵体的安装

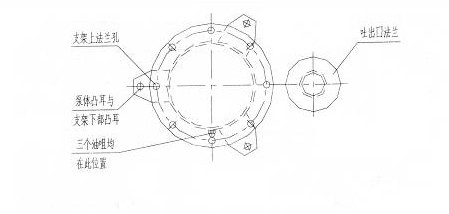

  将轴承组件与支架用螺栓联接,在支架圆周外装上对开的安装板,用双头螺柱固定在只加上,然后装入后护板、叶轮、泵体。装配时须注意轴承体、支架、安装板与泵体之间的相对位置,须符合下图,以保证出水管和油咀的相对位置。

SP液下渣浆泵装配
