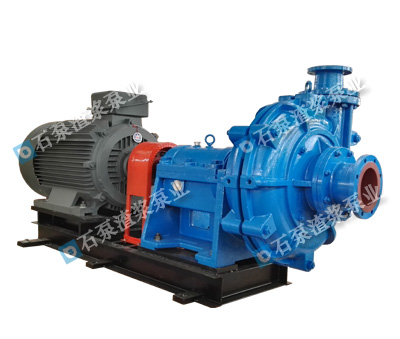

ZJ型渣浆泵_选矿厂渣浆泵
———————————————————————————
应用范围:广泛适用于电力、冶金、矿山、煤炭、建材、化工等工
业部,主要用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精
矿和尾矿、电厂除灰渣、选煤厂输送煤泥和重介选煤,输送矿浆等。

材  质:高铬合金耐磨材质。

型号意义:如100ZJ-I-A36
100:出口直径为100mm
ZJ:渣浆泵
I:单级渣浆泵,二级泵标注II
A:叶轮叶片数。A为5片,B为4片,C为3片,F为6片
36:叶轮直径36cm
———————————————————————————
您也可以通过电话联系我们

0311-67909122



渣浆泵前护板 渣浆泵叶轮 渣浆泵护套 渣浆泵后护板
ZJ型渣浆泵
渣浆泵说明:




特点和用途:随着杂质泵技术的发展和完善,我公司结合用户反馈经验,利用现代流体力学的理论,现代机械理论,电脑软件设计技术;我公司推出了ZJ系列渣浆泵,该系列渣浆泵具有型号全、性能稳定,覆盖工况广、选型方便等特点。
本系列产品设计为单级、单吸、离心式渣浆泵。按结构形式可分为卧式ZJ系列,和立式ZJL系列。卧式泵按出口直径分为350mm、300mm、250mm、200mm、150mm、100mm、80mm、65mm、50mm、40mm、等多种规格;每种规格口径的泵根据扬程需要有不同的叶轮直径供选择。
该系列渣浆泵在水力设计、结构设计等方面有创新,过流部件采用了自行研制的抗磨蚀的高铬耐磨合金制造,具有效率高、节能、使用寿命长、重量轻、结构合理、运行可靠、振动小、噪音低、维修方便等显著特点。
泵体采用双泵壳结构,方便更换过流部件,根据压力需要外泵壳采用球磨铸铁、内壳采用高铬抗磨折扣口铸铁或铸钢。
适用范围:ZJ系列渣浆泵广泛用于电力、冶金、煤炭、建材、化工等行业,主要是用来输送含有固体颗粒的磨蚀性浆体,如选矿厂处理精矿尾矿,电厂除灰渣,选煤厂输送煤泥和重介选煤、海岸河道采矿作业输送矿浆等。其所能处理的最大重量浓度为:灰浆45%,矿浆60%,根据客户需要可串联进行运行。
密封形式:ZJ系列渣浆泵可以采用副叶轮加填料组合式密封和机械密封两种轴封形式。泵的出口位置可根据需要按45度间隔,旋转八个不同的角度安装使用。


渣浆泵结构:
 型号  配带功率P(KW)  流量Q(m³/h)  扬程H(m)  转速n(r/min)  最高效η%  汽蚀余量NPSH(m)

最大粒径(mm)

 重量(kg)
 350ZJ-I-F100  220-560  860-2339  37-63  490-590  77.6  4.4-5.8  96  5465
 300ZJ-I-A100  185-450  464-1826  15.3-65.2  300-590  81.1  3.0  88 5265
 300ZJ-I-A95 185-400  441-1735  13.8-58.8  300-590  78.1 3.0  88  5220
 300ZJ-I-A90  185-560  505-1844  21.2-79.9  400-730  82.8  3.9  85  5005
 300ZJ-I-A85  160-450  477-1742  19-71  400-730  79.8  3.8  85  4965
 300ZJ-I-A70  185-630  635-2333  16-77  490-980  80.4  3.9  92  3560
 300ZJ-I-A65  160-500  589-2166  14-66  490-980  77.4  3.7  92  3531
 300ZJ-I-A56  75-250  395-1560  9.7-46  490-980  80.9  3.5  96  3030
 250ZJ-I-A103  250-710  402-1573  30-110  400-730  74.5  2.8  69  5085
 250ZJ-I-A96  185-560  403-1466  25-94  400-730  77.8  3.5  69  5035
 250ZJ-I-A90  160-450  378-1374  22-82  400-730  73.8  3.4  69  4980
 250ZJ-I-A85  220-800  376-1504  30-129  490-980  77  3.5  76  4530
 250ZJ-I-A83  220-800  367-1469  29-123  490-980  75.5  3.5  76  4514
 250ZJ-I-A80  200-710  354-1416  27-115  490-980  73.5  3.4  76  4490
 250ZJ-I-A78  185-630  415-1796  21-103  490-980  75  3.2  76  4474
 250ZJ-I-A75  132-560  300-1480  20.8-98  490-980  77.5  3.0  72  3480
 250ZJ-I-A73  132-500  292-1441  20-92.4  490-980  76.5  3.0  72  3466
 250ZJ-I-A70  110-450  280-1381  18-85  490-980  75  2.9  72  3446
 250ZJ-I-A68  110-450  272-1342  17-80  490-980  73.5  2.7  72  3432
 250ZJ-I-A65  90-315  299-1249  15-71  490-980  76.9  3.0  72  3020
 250ZJ-I-A63  90-315  200-1211  14-67  490-980  76  3.0  72  3008
 250ZJ-I-A60  75-560  276-1153  13-61  490-980  73.9  2.8  72  2991
 200ZJ-I-A85  160-560  221-907  32-133.7  490-980  70.5  2.8  54  4110
 200ZJ-I-A75  110-355  225-900  23-103  490-980  74  3.0  56  3070
 200ZJ-I-A73  110-355  219-876  21.6-98  490-980  73.1  3.0  56  3056
 200ZJ-I-A70  90-315  205-976  19.4-86  490-980  75.6  2.8  56  2465
 200ZJ-I-A68  90-315  199-948  18.3-82  490-980  74.6  2.8  56  2453
 200ZJ-I-A65  75-250  235-950  16.5-72  490-980  79.6  2.5  62  2323
 200ZJ-I-A63  75-250  228-921  15-68  490-980  78.6  2.5  62  2311
 200ZJ-I-A60  75-185  218-870  14-62  490-980  83.5  2.5  62  2223
 200ZJ-I-A58  55-185 211-841  13-58  490-980  82.5  2.5  62  2214
 150ZJ-I-A71  75-220  142-552  22-94  490-980  69.8  2.4  48  2263
 150ZJ-I-A70  55-185  93-401  20-91  490-980  62.3  2.0  37  2245
 150ZJ-I-A65  75-200  150-600  17-76  490-980  70.8  2.5  48  2223
 150ZJ-I-A63  55-185  146-582  16-71  490-980  69.8  2.5  48  2211
 150ZJ-I-A60  45-160  135-550  15-64  490-980  75.9  2.5  48  2203
 150ZJ-I-A58  37-132  131-532  14-59.3  490-980  74.9  2.5  48  2033
 150ZJ-I-C58  37-110  134-596  12.8-61  490-980  69  2.0  75  2063
 150ZJ-I-A57  37-110  95-427  13-56.3  490-980  67.8  1.8  32  2023
 150ZJ-I-A55  37-110  124-504  12.3-53.4  490-980  73  2.3  48  2019
 150ZJ-I-A50  30-75  115-460  9.5-43  490-980  76.8  2.5  48  1735
 150ZJ-I-A48  22-75  111-442  8.7-39.7  490-980  75.8  2.5  48  1728
 150ZJ-I-C42  30-132  142-550  12-63  700-1480  77.1  2.2  69  1605
 100ZJ-I-A50  30-160  85-360  20-100  700-1480  69.6  2.5  34  1475
 100ZJ-I-A46  30-132  79-331  17-85  700-1480  67.6  2.3  34  1461
 100ZJ-I-A42  22-90  66-275  15-70.8  700-1480  71  2.5  35  1075
 100ZJ-I-A39  18.5-75  61-255  12.6-61  700-1480  69  2.4  35  1064
 100ZJ-I-B42  22-90  83-365  12.7-67  700-1480  71.6  2.5  40  1085
 100ZJG-I-B42  15-75  45-205  12.6-70  700-1480  63.2  1.8  48  1080
 100ZJ-I-A36  15-55  61-245  9.7-50  700-14802  71.6  2.0  32  1010
 100ZJ-I-A33  11-45  56-225  8.2-41.6  700-1480  69.6  1.8  32  1003
 80ZJ-I-A52  30-160  51-242  22-110  700-1480  56.3  2.1  21  1465
 80ZJ-I-A42  18.5-75  61-204  14-70  700-1480  66.7  2.5  24  1053
 80ZJ-I-A39  15-55  57-189  12-61  700-1480  65  2.4  24  1042
 80ZJ-I-A36  11-45  46-190  9.6-51  700-1480  67.7  2.5  24  980
 80ZJ-I-A33  7.5-37  43-174  8.0-43.2  700-1480 65.7   2.3  24  973
 65ZJ-I-A30  4-15  23-79  7.4-34.8  700-1460  63.5  2.0  19  504
 65ZJ-I-A27  3-11  20-71  6-28.2  700-1460  61.5  1.8  19  500
 50ZJ-I-A50  22-90  27-111  22.3-110  700-1480  45  3.0  13  1378
 50ZJ-I-A46  15-55  23-94  17-86  700-1480  44.7  1.4  14  1082
 50ZJ-I-A33  4-18.5  12-54  7.7-43  700-1480  42  2.9  13  537
 40ZJ-I-A19  1.5-11  8-35  12.8-57  1430-2930  58.8  1.3   11  173
 40ZJ-I-A17  0.55-7.5  4.5-23  9.4-44.6  1400-2900  52.4  2.5  11  121
