1.ZJ渣打浆泵的结构特征与型号
ZJ型渣浆泵的泵壳为双层壳体结构。外层为金属泵壳（前泵壳、后泵壳），其材料通常
为HT200或QT500-7；内层壳体可用高铬合金铸铁制做（包括涡壳、前护板、后护板），或用橡胶制作（包括前涡壳、后涡壳）。
叶轮由前盖板、后盖板、叶片、背叶片构成。叶片为扭曲叶片，通常有3-6枚，背叶片分布在前盖板和后盖板的外侧，通常为8枚。叶轮的材质为高铬合金铸铁，叶轮与轴为螺纹联结。
副叶轮+填料组合密封型式由填料箱、副叶轮、水封环、填料、填料压盖、轴套组成。
2.托架为水平中开式用稀油润滑，主要由托架体、托架盖、轴、轴承箱、轴承、轴承压盖、挡套、螺母、油封、挡水盘、拆卸环等零件组成。

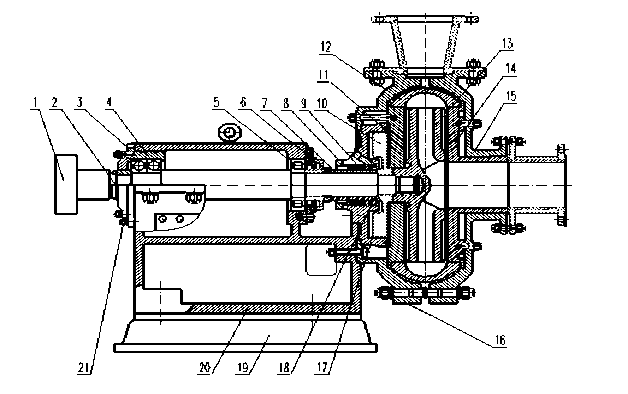

1联轴器 2轴承 3轴承箱 4轴承（46316） 5轴承（42316） 6拆卸环 7轴套
8填料压盖 9填料 10副叶轮 11后护板 12涡壳 13叶轮 14前护板
15前泵壳 16后泵壳 17填料箱 18水封环 19底座 20托架 21调节螺钉
